SHUTTERLASE 1100
Laserová bezpečnost
Ochrana před nebezpečným laserovým zářením.
Laserové mikroobrábění
Při výměně obrobku není nutné vypínat technologii.
Zpracování materiálů
Při otevření laserové obráběcí buňky je obsluha chráněna.

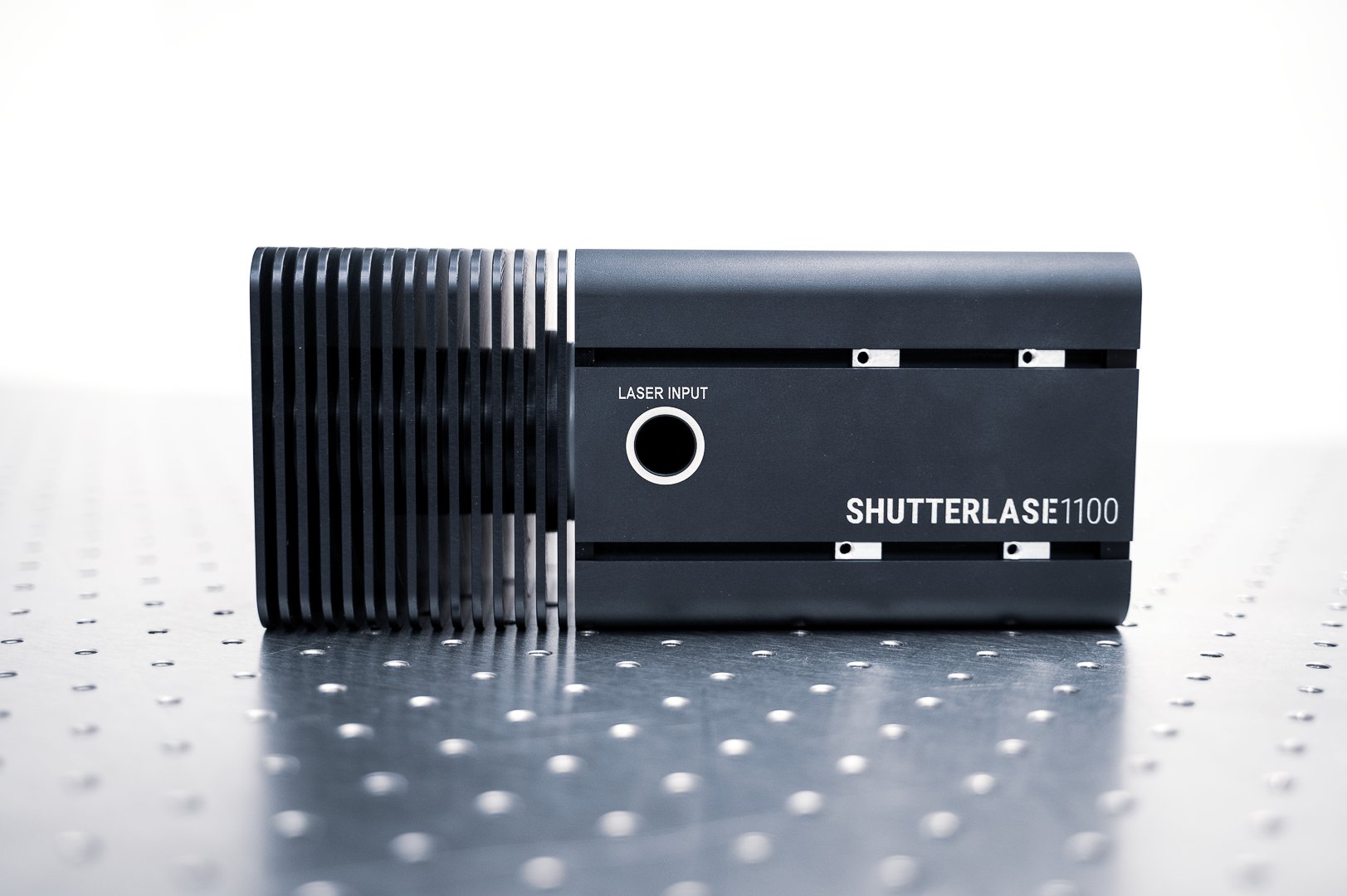

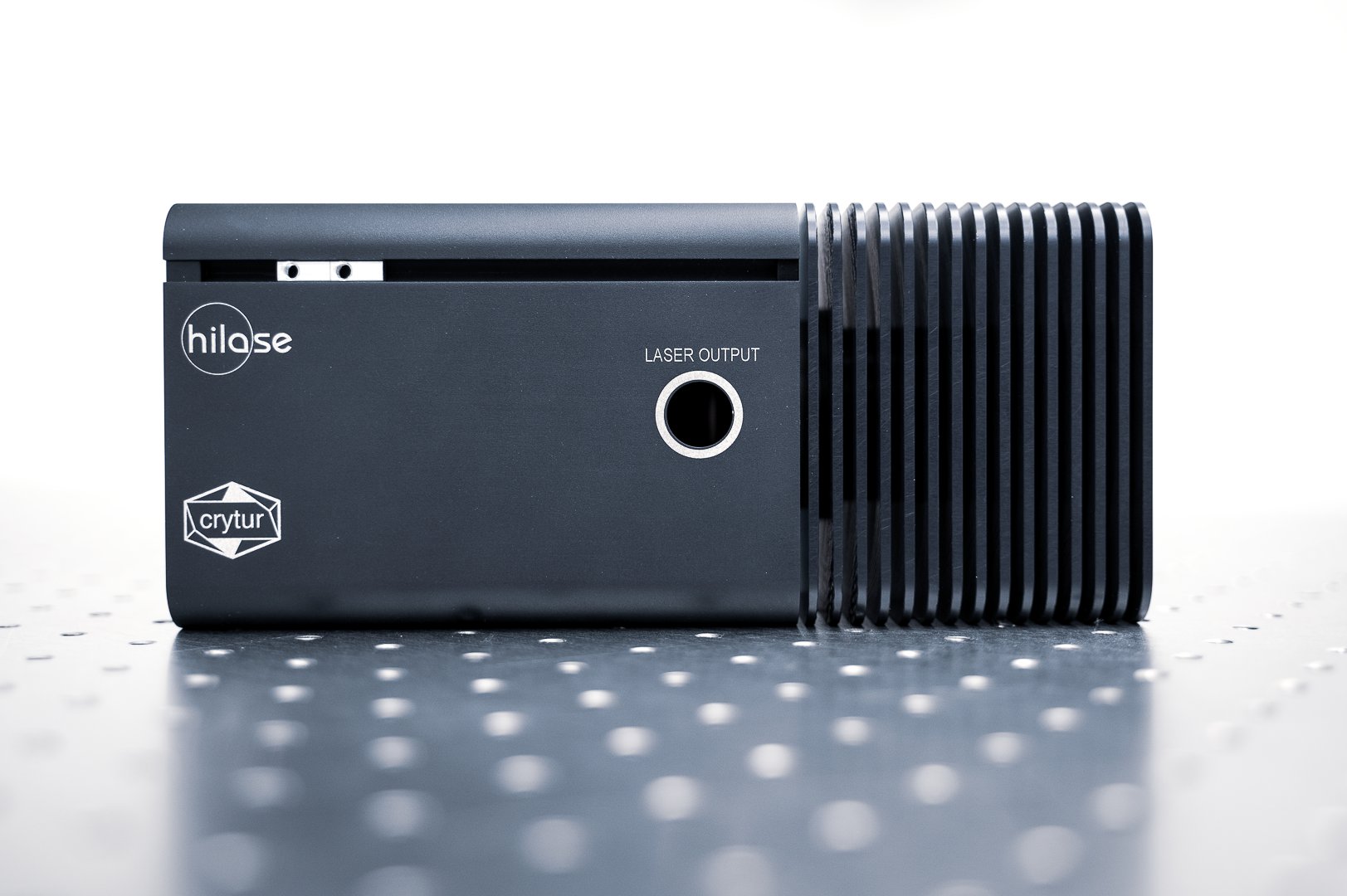

SHUTTERLASE 1100 je bezpečnostní laserové zařízení určené pro zajištění ochrany osob před nebezpečných laserovým zářením.
Díky němu je možné dosáhnout pro laser, procesní stanici nebo laserovou obráběcí buňku souladu s bezpečnostní normou EN ISO 13849-1 PLd a tím získat laser třídy 1. Zároveň není nutné při výměně obrobku (a otevřené procesní stanici nebo obráběcí buňce) celou technologii vypínat, a to celý proces obrábění urychlí.
SHUTTERLASE 1100 je navržen pro jednoduché a rychlé začlenění do bezpečnostního (interlockovacího) obvodu.
EN ISO 13849-1
doba otevření
doba zavření
Proč si vybrat SHUTTERLASE 1100
- Splnění bezpečnostní normy pro strojní zařízení EN ISO 13849-1 ve třídě bezpečnosti PLd
- Vhodné pro různé typy výkonných pulsních laserů
- Vhodné pro dlouhodobé otevření (při dodržení provozních podmínek i časově neomezené otevření)
- Součástí je bezpečnostní senzor pro signalizaci zavření a vhodný pro začlenění do bezpečnostního okruhu (interlocku) uživatele, samozřejmostí je i senzor otevření
- Vše je v průmyslovém standardu a kompatibilní se safety PLC
- Rychlá doba otevření (30 ms) a zavření (50 ms)
- Kompaktní rozměry (díky splnění normy PLd není zapotřebí umisťovat 2 shuttery za sebe)
Technické specifikace
| Vlnová délka | 500-530+1000-1060 nm |
|---|---|
| Průměrný výkon | max. 72W |
| Vstupní apertura | 15 mm |
| Rozměry (ŠxHxV) | 227 x 88 x 100 mm |
Provozní požadavky
| Provozní napětí | 24V/1A |
|---|---|
| Provozní teplota | 23±1° C |
| Relativní vlhkost | 20 – 50 % (nekondenzující) |
Standardní konfigurace zahrnuje
- Optiku pro 500-530+1000-1060 nm
- Bezpečnostní relé
- Senzory zavření i otevření
- Pasivní chladič
Volitelné vlastnosti
- Jiná vlnová délka
- Jiný výkon
- Vodou chlazený chladič
Kontaktujte nás
Pokud se chcete o bezpečnostním zařízení SHUTTERLASE 1100 dozvědět víc, prosím využijte náš kontaktní formulář nebo nám napište na solutions(at)hilase.cz.
V rámci programu Transferové vouchery SIC jsme získali finanční podporu pro vylepšení technologie našeho bezpečnostního laserového shutteru – ShutterLase. Více ZDE.
